一、电路原理图绘制六步法，就这么简单！
这六步绘制法，非常适合电子初学者学习，它就像小孩子玩积木游戏一样简单易懂。
一、Protel99SE设计文件管理

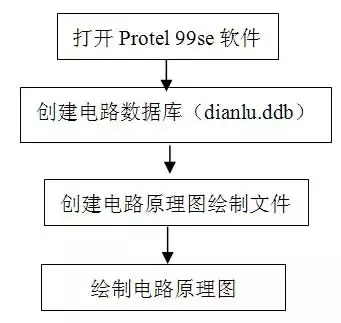

Protel99SE提供了一个功能强大而完整的原理图设计系统(Advanced Schematic)。为了降低学习难度，我们对Protel99SE设计文件管理进行了特意设计的，下面将按照这个教学框图进行文件管理，如果是电子CAD初学者，请严格按照我们的教学方法学习，确保您能快速入门。

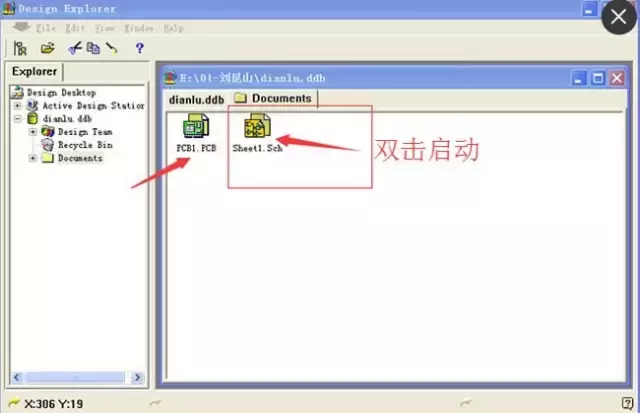

具体文件操作方法请参考《Protel99se设计文件管理》的内容，在设计电路数据库的Documents下，双击电路原理图文件Sheet1.Sch，如下图所示。
启动Protel99SE电路原理图编辑器，进入电路原理图六步绘制法。

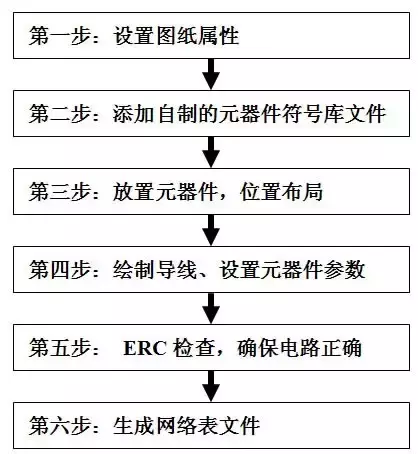

二、电路原理图六步绘制法
三、绘制电路原理图的基本步骤
根据我们的教学安排，以绘制《手电筒电路电路原理》为例，介绍电路原理图绘制的基本步骤。
第一步：设置图纸属性。
关于图纸属性的设置，可执行菜单命令Design Options，或者在编辑窗口内右键鼠标弹出的菜单中单击Document Options选项，如下图所示。

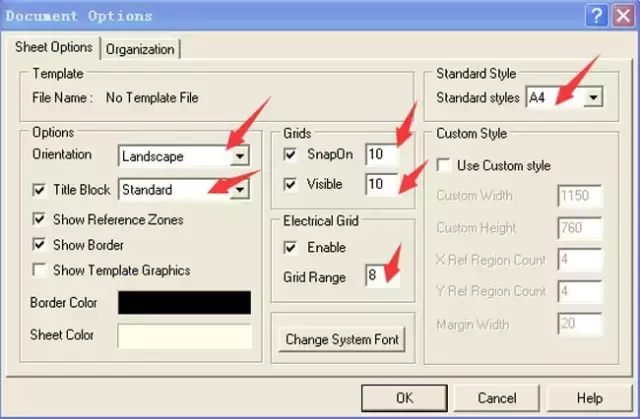

系统将弹出Document Options 对话框，并在其中选择 Sheet Options 选项卡进行设置，如下图所示。
确保Grids下的Snapon的值设置为10，Visible的值设置为10 ，Grid Range 的值设置为8，Standard Style的值设置A4，其他采用默认设置，然后点“OK”按钮确认。
第二步：添加自制的元器件符号库文件，删除系统自带的元器件符号库文件。
在绘制电路原理图之前，必须载入元器件符号库文件才行。在教学实践中，我们一般都是添加自制的元器件符号库文件，删除系统自带的元器件符号库文件。之所以要这么做，是为了降低学习难度，因为自己绘制的元器件符号已经非常熟悉了，所以在绘制原理图的时候，就像玩“搭积木”游戏一样简单，特别适合初学者。加载元器件库的步骤如下：

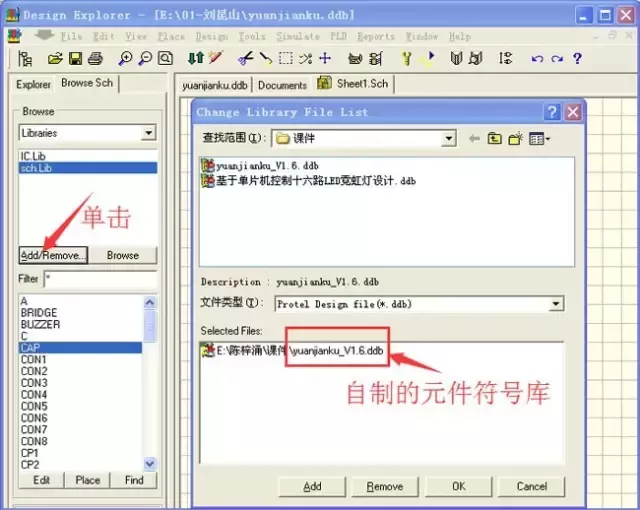

使用鼠标单击设计管理器中的BrowseSch选项卡，然后单击 Add/Remove 按钮，将出现下图所示的 Change Library File List(改变库文件列表)对话框。
用户也可以选取 Design|Add | Remove Library 命令来打开此对话框。
特别说明，这个方法目前只支持XP系统操作，如果你是电脑系统是WIN7及以上版本的，请使用“Win7下Protel99添加库软件”操作，具体操作方法将在下一篇文章中介绍。
第三步：放置元器件，位置布局。

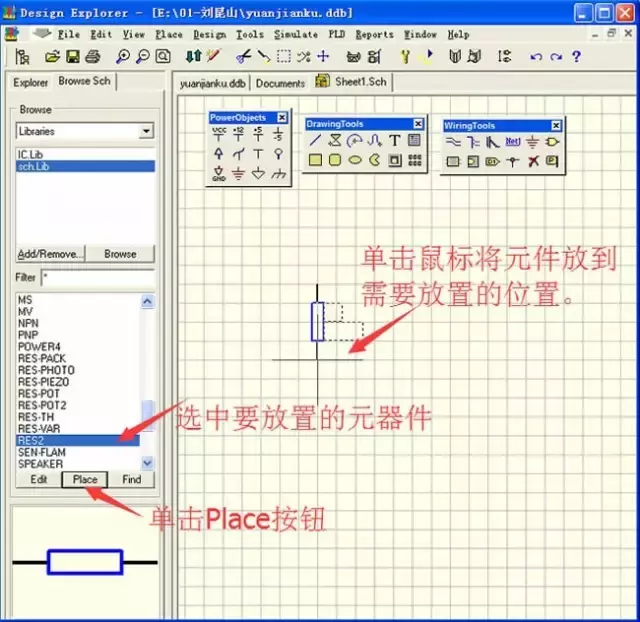

选中要放置的元器件，单击Place按钮，再单击鼠标将元件放到需要放置的位置上，即可完成元器件的放置步骤，如下图所示。
注意快捷键：用鼠标左键按住元件不放，再按X，Y，空格等快捷键可以设置元件的位置，如何没有反应，请将输入法调试到英文状态下。

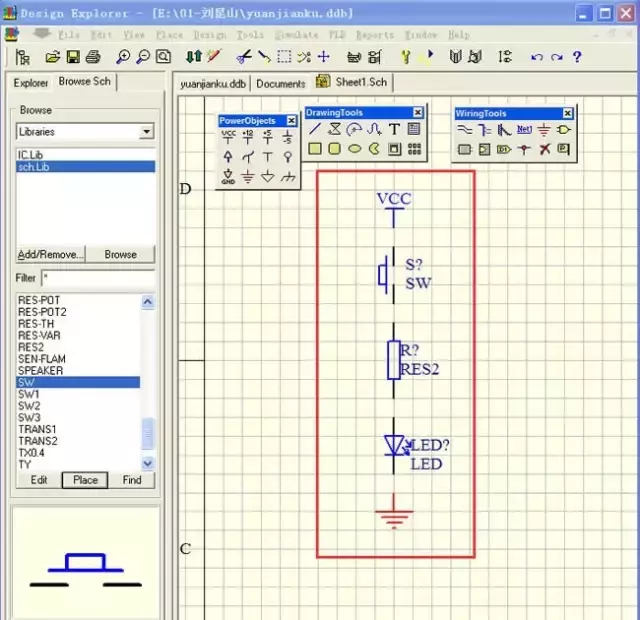

按这个方法放置其他需要的元件符号，如下图所示。
第四步：绘制导线、设置与元器件的属性参数。
当所有电路对象放置完毕后，就可以着手进行电路图中各对象间的连线了。连线的最主要目的是按照电路设计的要求建立网络的实际连通性。

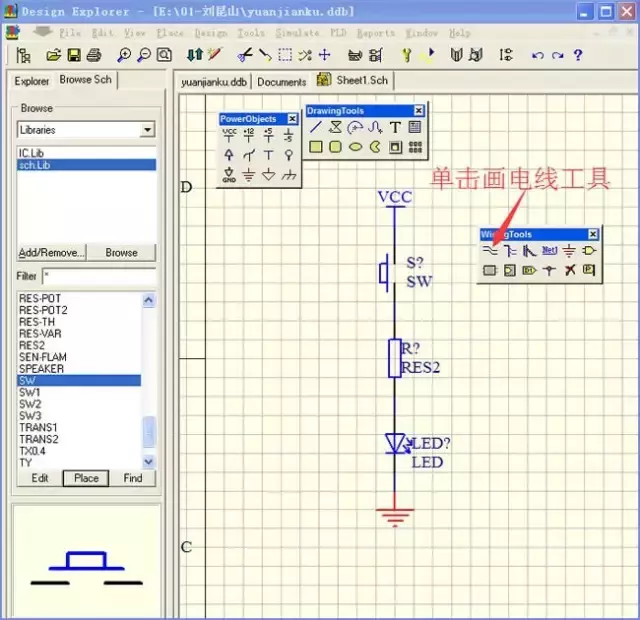

要进行连线操作，可单击电路绘制工具栏上的“画电线”按钮或执行菜单命令Place Wire ，将编辑状态切换到连线模式，此时鼠标光标的形状也会由空心箭头变为大十字。这时只需将鼠标光标指向元器件引脚的一端，单击鼠标左键，就会出现一个可以随鼠标光标移动的预拉线，当鼠标光标移动到连线的转弯点时，每单击鼠标左键一次可以定位一次转弯。当拖动虚线到元器件的引脚上并单击鼠标左键，或在任何时候双击鼠标左键，就会终止该次连线。若想将编辑状态切回到待命模式，可单击鼠标右键或按下Esc 键，完成绘制导线的步骤，如下图所示。
注意：画电线时，一定要使用有电气意义的导线。

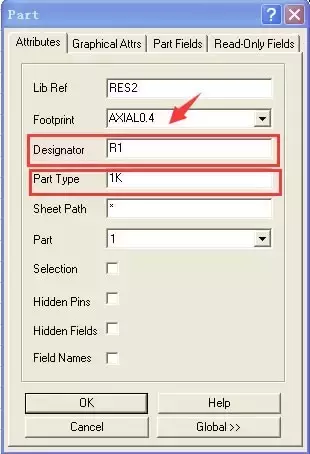

然后设置元器件的属性参数，可直接在元器件的中心位置使用鼠标双击元器件，弹出 Part 对话框，就可以进行元器件属性的编辑操作了，主要修改Designator和Part Type两项，修改完成点“OK”按钮确认设置。以电阻属性修改为例，如下图所示。

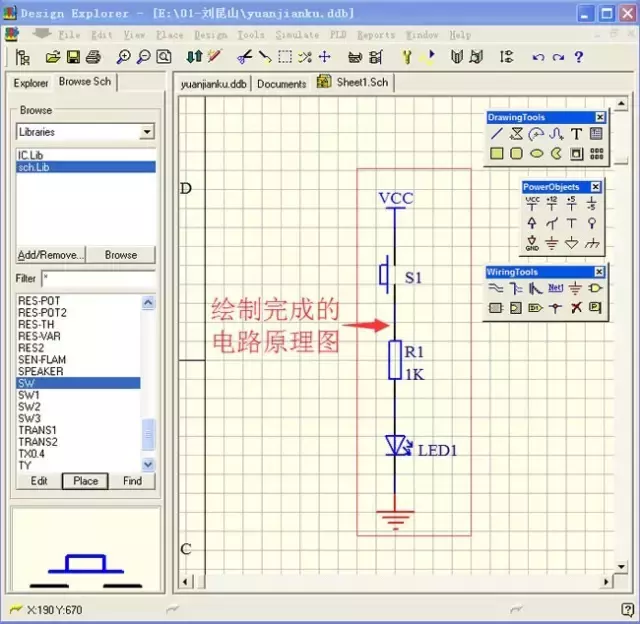

按这个方案，把电路原理图中需要修改的所有元件的属性全部修改完成，如下图所示。
第五步： ERC检查。确保没有错误。

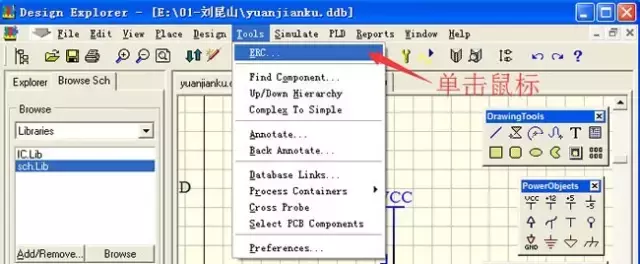

执行菜单命令：ToolsERC，如下图所示。
弹出“电气规则检测对话框”，如下图所示。

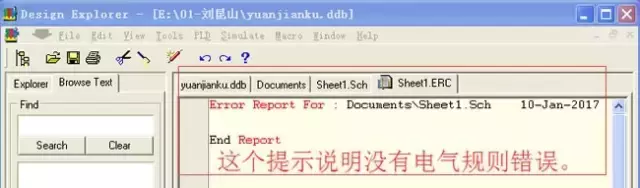

然后点“OK”按钮后进行检查后，并弹出检查报告，如下图所示。
第六步：生成网络表文件。

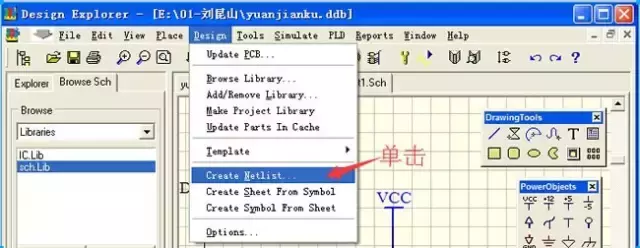

网络表是电路原理图设计(Sch)与印制电路板设计(PCB)之间的一座桥梁。执行菜单命令：DesignCreate Netlist，如下图所示。

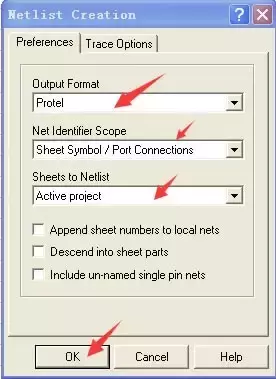

弹出“网络表创建对话框” ，如下图所示。

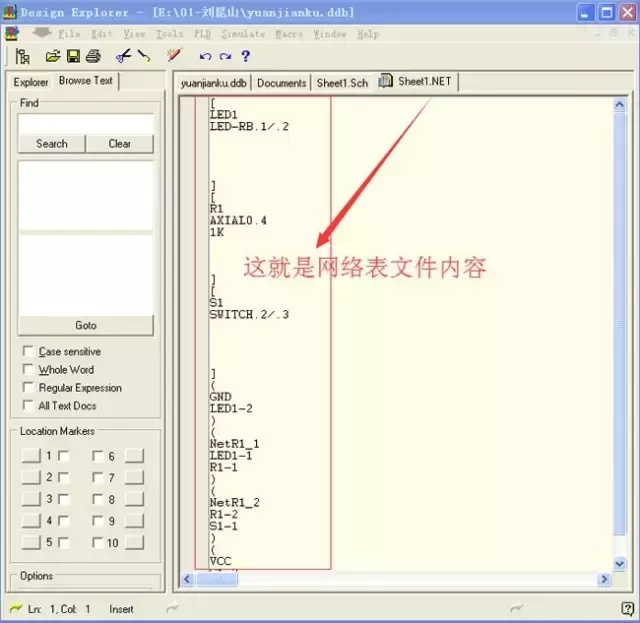

然后点“OK”按钮后，系统自动创建网络表，并弹出“网络表”文件内容，如下图所示。
来源：网络整理，如涉及版权问题，请及时联系删除
二、电气原理图绘制的基本步骤和注意事项
三、电气原理图的绘制方法
画电气原理图的一般规律如下：
画主电路
绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号。
画控制电路
控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路(如延时电路、联锁电路、顺控电路等)组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。对于复杂的控制电路，要按各部分所完成的功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。
